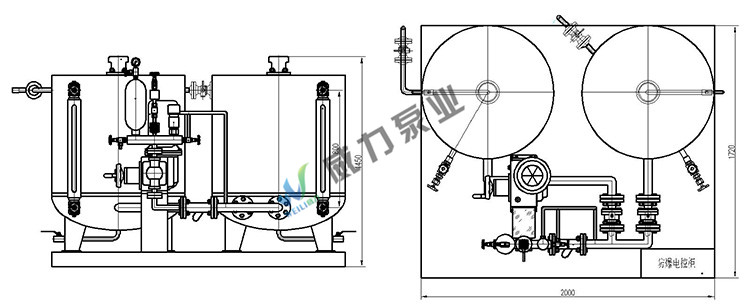

1．概述

1.1全自動加藥裝置。電氣控制柜設PLC及觸摸屏，具有過載、短路、故障報警、液位連鎖及顯示功能，可本地和遠程操作加藥裝置。

2．配置：

2.1加藥控制柜面設有變頻調節電位器旋鈕，可以調節加藥泵的頻率，對加藥量進行控制。
2.2控制柜設有DCS操作的接線端子，可遠程對柜內的加藥泵進行開、停操作，及變頻器的頻率調節（4-20MA信號），實現遠程控制加藥泵。
2.3控制柜柜面設觸摸屏，可對加藥泵、攪拌進行開停操作，顯示機泵的運行狀態、故障信息等。PLC預留RS485接口，可與上位機進行通信，控制加藥泵、攪拌的開停，及狀態顯示。

3.操作與控制

3.1柜面操作：打開總電源開關及支路開關，變頻器為1拖2設計，2臺泵只能有1臺變頻調節，如開1泵時，將柜面轉換開關，切換至“1#泵變頻”位置，按下啟動按鈕，調節柜面的電位器旋鈕，即可對1#泵進行轉速調節。如開2#泵，將柜面的轉換開關切換至“2#泵變頻”，具體操作同1#泵。
3.2遠程操作：打開總電源開關及支路開關，變頻器為1拖2設計，2臺泵只能有1臺變頻調節，如開1泵時，將柜面轉換開關，切換至“1#泵變頻”位置?？梢酝ㄟ^端子的DCS信號，進行開停操作。也可以選擇RS485通訊進行開停操作。
